圖觀?流渲染架構

• 產品介紹

一、概述

圖觀?流渲染開發架構，是基于實時云渲染（GPU 云化）、視頻串流等技術，整合 推出可視化數字孿生流渲染解決方案技術支撐體系，涵蓋：流渲染服務平臺、流渲染 控件等技術產品和一系列配套服務，為大規模場景渲染在輕量化終端上的呈現提供技 術保障。

二、技術產品

1. 流渲染服務平臺

1.1. 產品概述

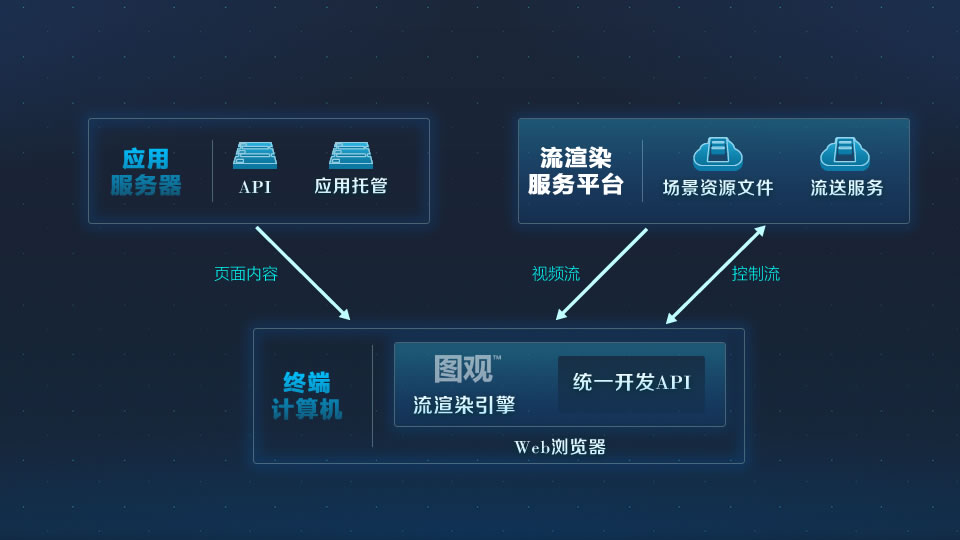

圖觀?流渲染服務平臺，面向系統建設者， 基于 GPU 云化、圖形容器、音視頻實時編解碼、網絡傳輸優化等核心技術，提供云端一站式模型托管服務，在云端進行分布式渲染，采用視頻串流技術將三維渲染畫面實時傳送給用戶，并支持終端用戶和云端應用的實時交互，實現安全、高效、便捷的服務器端部署解決方案。

1.2. 產品功能

1.2.1. 基礎服務

1.2.1.1. 云渲染服務

基于云計算和視頻串流技術，三維場景在云端實現分布式渲染，計算資源動態調度，提供高性能實時渲染效果。

1.2.1.2. 模型托管服務

提供一站式模型托管服務，支持用戶自有模型導入，無縫集成主流建模工具生成的模型文件；圖形化管理界面，可以便捷管理用戶模型數據。

1.2.1.3. 多云部署

覆蓋全網絡狀況使用場景，兼容公有云/私有云/混合云/局域網等各類部署環境，充分滿?客戶應用需求。

1.2.2. 高速傳輸

1.2.2.1. 實時渲染交互

采用視頻串流技術將高性能三維渲染畫面實時傳送給用戶，突破終端限制，隨時隨地支持終端用戶和云端應用的實時交互。

1.2.2.2. 安全可信

原生支持 Web 應用防火墻，保護用戶數據隱私；租戶數據物理隔離，數據網絡傳輸端到端加密，符合業界專業標準，通過第三方安全實驗室測試。

1.2.2.3. 穩定可靠

云平臺基于微服務引擎構建，支持動態限流、容災備份；具有數據高可靠性，高 I/O 吞吐能力，保證數據可靠性。

1.2.3. 多端適配

1.2.3.1. 多瀏覽器兼容

兼容當前主流瀏覽器（Chrome、360、FireFox、搜狗等），可基于網頁直接進?訪問，有效降低了使用門檻和成本。

1.2.3.2. 多終端適配

支持 PC、Pad、大屏等終端硬件設備，兼容 Windows、Linux、MacOS、 Android、iOS 等主流操作系統，跨終端提供一致體驗。

1.2.3.3. 多屏一體化聯動

支持大中小屏數據同源可視化顯示，同屏互動操作，滿足用戶多屏交互展示需求。

1.2.3.4. 秒級啟動

無需預載，擺脫下載，即點即用，秒級響應，大幅提升使用效率。

1.2.4. 便捷開發

1.2.4.1. 一鍵安裝部署

云渲染服務平臺支持?鍵部署，快速安裝，有效降低應用復雜度。

1.2.4.2. 開放接口

配置靈活，滿足場景編輯器和云渲染控件集成調用；支持?次開發，為底層功能接口開發提供支撐，大幅提供數字孿生應用構建效率。

2. 流渲染控件

2.1. 產品概述

圖觀?數字孿生流渲染控件，面向應用開發和系統建設者，基于 Web Streaming 技術，可在場景編輯器發布的三維場景中，編寫業務邏輯、繪制業務數據、觸發場景交互。只需要具有基本的 Javascript 開發經驗，即可快速開發功能強大的數字孿生應用。

2.2. 產品功能

2.2.1. 全要素場景加載

支持集成圖觀?“場景編輯器”生成的全要素場景，進行業務邏輯編寫、業務數據繪制、調用端渲染服務。

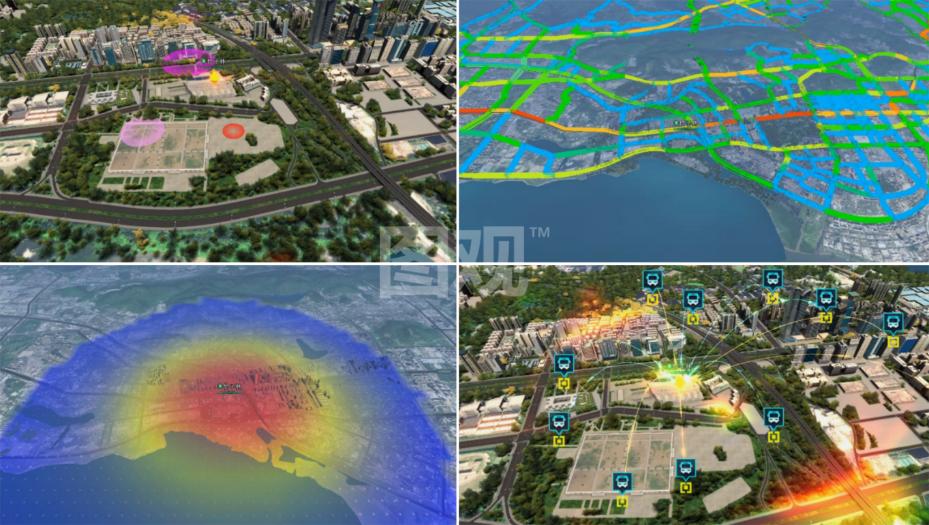

2.2.2. 數據圖層繪制

? 支持 POI 繪制，可插入多個可自定義內容與樣式的信息點或信息窗口;

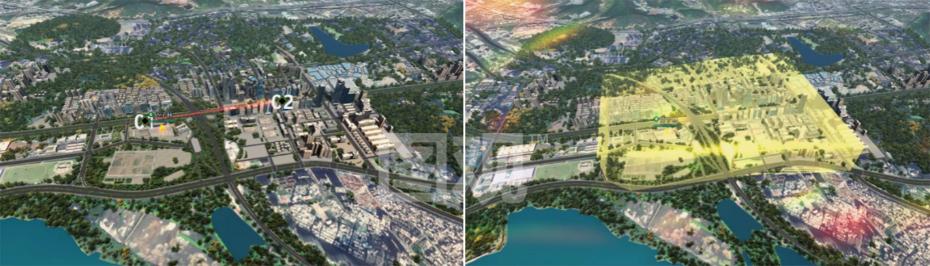

? 支持圖層繪制，如熱力圖、柱圖、氣泡圖、地標圖、軌跡圖、區域圖等;

2.2.3. 區域/路徑繪制

? 支持區域輪廓繪制，用以突出高亮某個區域，同時支持關聯鏡頭控制；

? 支持在三維場景中添加路徑特效， 并可關聯鏡頭控制實現路徑跟隨；

2.2.4. 特效繪制

? 支持 24h 高級光照實時計算，支持調整天空/云層/大氣/光照/雨雪霧等特效;

? 支持添加三維特效提示、車流線、人流線、爆炸、火焰等;

2.2.5. 建筑要素交互

支持建筑查看視點調整、建筑結構剖分、室內外切換、分樓層/區域查看等。

2.2.6. 鏡頭控制

支持調度全要素場景中的鏡頭行為和攝像及參數等;

2.2.7. 數據要素交互

? 支持數據檢索、圈選、定位、篩選點選查看、智能選中等；

? 支持事件響應；支持空間量算、測距、標繪等;

2.3. 產品優勢

2.3.1. 效果非凡

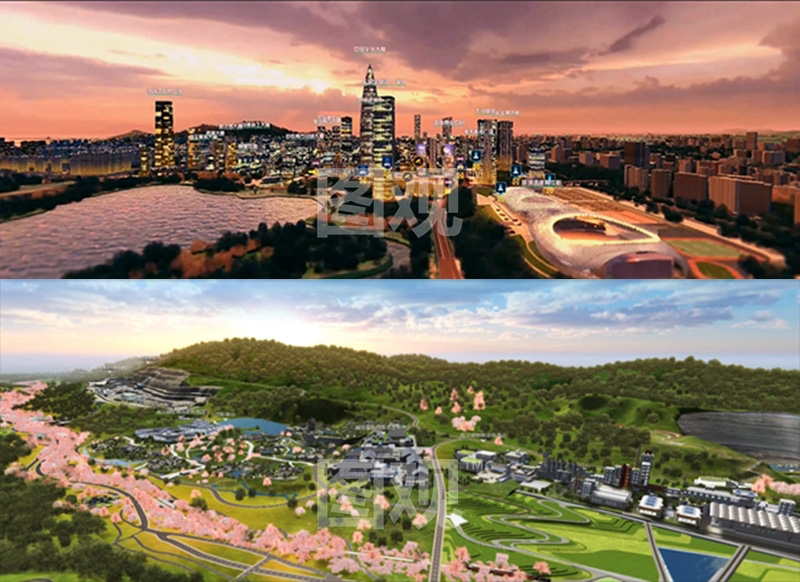

全要素數據圖層經過精心優化設計，配合圖觀?場景編輯器，可實現影視級實時可視化效果，非凡視覺體驗。

2.3.2. 功能強大

通過簡單的代碼編寫，即可實現三維場景全要素控制，助力開發者快速構建出樣式出眾、功能強大的數字孿生應用。

2.3.3. 便捷易用

通過調用良好封裝的 JS SDK，可以方便的在第三方應用中加載三維場景，并且使用各種可視化圖層接口，在三維場景中繪制業務數據。

2.3.4. 性能卓越

三維場景數據進行壓縮優化，數據下載高效；具備超高渲染性能，三維場景渲染不卡頓、不丟幀，場景調度高效響應。

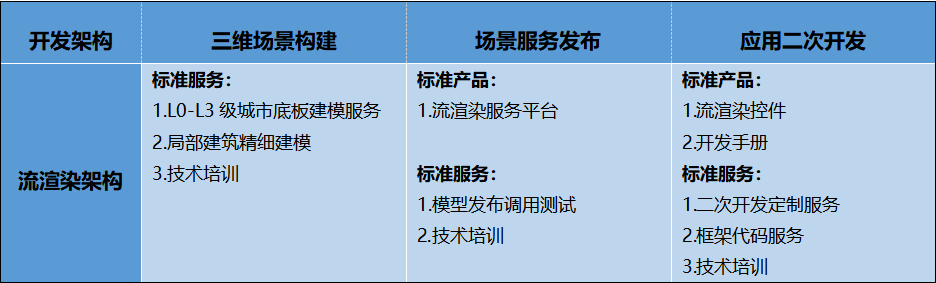

三、配套服務

圖觀?在為用戶提供高品質技術產品的基礎上，還提供一系列配套實施服務，主要包括城市底板建模服務、模型發布調用服務、二次開發定制服務、框架代碼服務、技術培訓服務等，幫助客戶高效率、高品質的構建數字孿生應用。

（一）城市底板建模服務

1. L0級城市地塊生成服務

不區分世界、國家、省、市等級別，最小觀看距離：10Km。

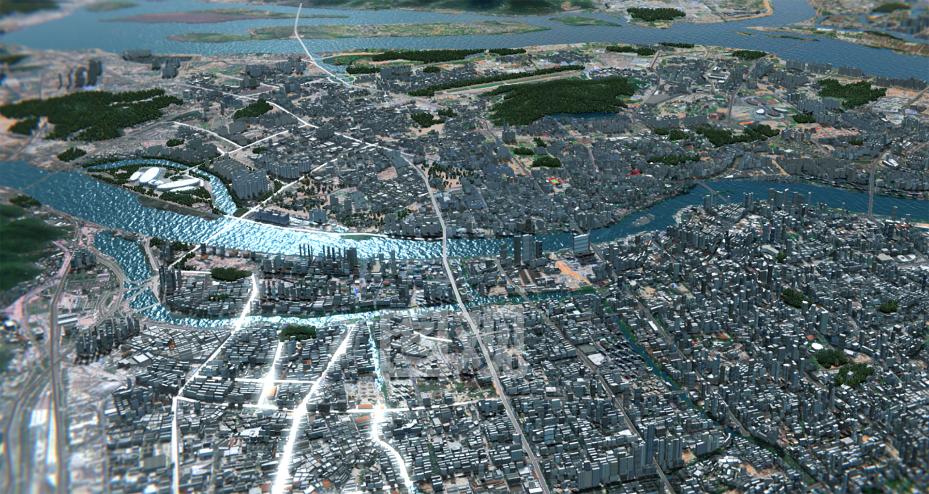

2. L1級城市底板建模服務

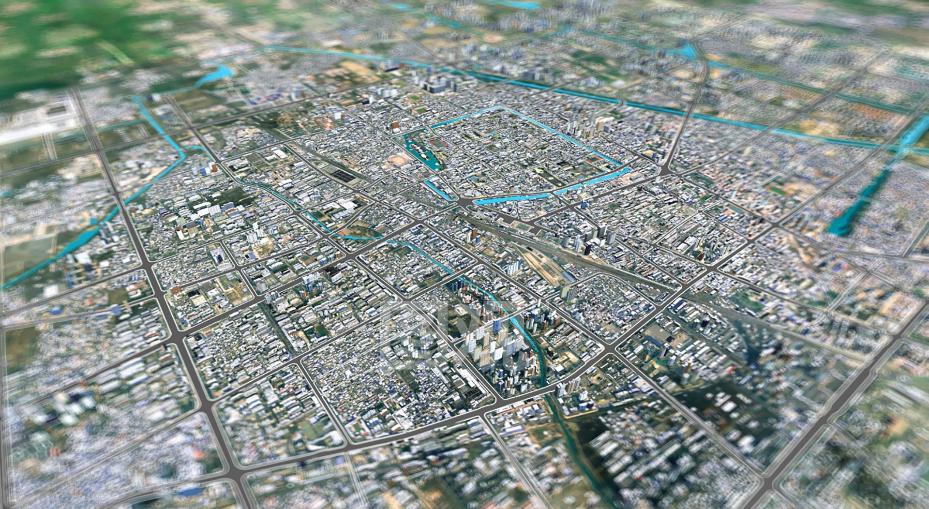

適用于超大規模城市場景信息化還原，建模面積不小于 500 平方公里（大體相當于北京五環內面積），包含地形、主要建筑、路網（精確到縣道）、水系的低精度模型，最小觀看距離：5000m。

3. L2級城市低多邊形建模服務

適用于城區級場景，包含地形、主要建筑、路網（精確到 1 級道路）、水系、主要植被的低精度模型；建筑能基本還原樓體結構，但無法精確到空調、欄桿、窗框等細節，最小觀看距離：1000m。

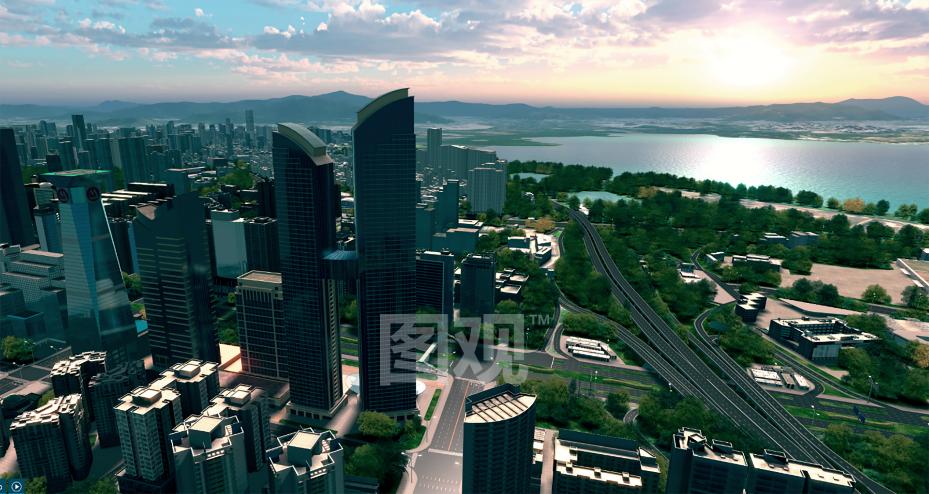

4. L3級城市中多邊形建模服務

適用于小范圍街區或園區場景，包含地形地貌、主要建筑、路網、水系、植被、城市基礎設施的高精度模型；建筑能基本還原樓體結構，精確到空調、欄桿等細節，最小觀看距離：100m。

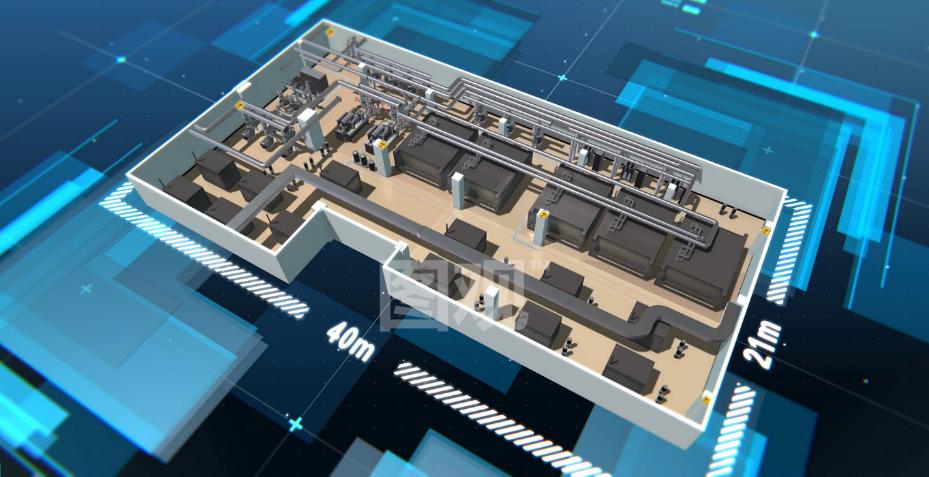

5. 局部建筑精細建模服務

手動建模，高多邊形模型，包括建筑周邊 100 米范圍內的建筑外圍設施、園區地塊、路網和植被（高精度），建筑能基本還原樓體結構，精確到欄桿、窗框、墻面裝飾等細節；手動生成單層室內，包括本層所有基礎隔斷和基礎家具（家具不一定完全還原），地面、墻體材質準確，最小觀看距離：10m。

（二）模型發布調用服務

提供數字孿生場景發布、API場景調度服務。

（三）二次開發定制服務

提供特效繪制、業務數據繪制、業務功能接口定制等API二次開發服務。

（四）框架代碼服務

提供范例化工程，便于用戶進行自定義應用構建。

（五）技術培訓服務

提供從產品使用、場景構建、服務發布、到二次開發全流程一對一技術培訓支持，并全面開發文檔。

（六）主題規劃設計服務

1. 可視化頁面設計

結合用戶的業務邏輯和使用情境，規劃出適用的人機交互和頁面視覺設計，包括設計生成操作步驟、系統界面框架、功能流程、分析視圖、地圖/界面/圖表對象的色彩搭配、對象標識定制等一系列服務。

2. 可視化頁面制作

基于前期規劃設計的可視化頁面，結合用戶的業務需求，進行可視化頁面制作，包括可視化對象配置、頁面布局定義、可視化對象集成、頁面間交互聯動配置等。

3. 自定義模塊開發

提供可視化頁面定制、可視化對象定制、業務功能定制、計算模型定制、業務系統接口開發、界面集成業務系統功能調用等自定義開發服務。

4. 模擬數據生成

提供模擬數據生成服務，如實體對象軌跡數據、大規模城市、目標（人員、車輛、地標點）數據、告警事件等。
